什么是无人机电子调速器(电调)?无人机电子调速器有什么作用?

什么是无人机电子调速器(电调)?无人机电子调速器有什么作用?

发布人:Rubby 发布时间:2024-11-18 浏览次数:319

  电子调速器(ESCs)是无人机技术中的关键部件,能够实现对电机转速和转向的精确控制。如果没有电子调速器,无人机的电机将无法实现最佳运行,进而影响整体性能。在本文中,我们将探讨电子调速器的作用、其组成部件、类型以及它是如何影响无人机性能的。

  什么是无人机电子调速器(ESC),它在无人机的运行中起着怎样的作用?

  无人机电子调速器是一种专门的装置,它通过管理输送给无人机电机的电流来调节电机的转速和旋转情况。电子调速器充当飞行控制器与电机之间的通信桥梁,它解读飞行控制器发出的指令,并相应地调整电机转速。它在决定电机转速方面起着至关重要的作用,而电机转速直接影响着无人机的移动、稳定性以及响应能力。通过调节电机转速,电子调速器有助于控制无人机的高度、方向和姿态,从而实现精确的飞行控制。

  无人机中使用的电子调速器(ESC)有哪些不同类型,它们有何差异?

  基于电机技术,电子调速器主要有两种类型,即有刷电子调速器和无刷电子调速器。不同类型电子调速器之间的主要差异在于电机兼容性 —— 有刷电机需要较为简单的电子调速器,而无刷电机则需要能够处理三相电流并提供更复杂控制信号的电子调速器。

  ●有刷电子调速器:通常见于较旧或较小的无人机中,这类电子调速器用于控制有刷电机,有刷电机带有碳刷和换向器。它们控制的有刷直流电机带有物理电刷,电刷会随着时间推移而磨损。

  ●无刷电子调速器:这类电子调速器与无刷电机配合使用,无刷电机在现代无人机中更为常见。无刷电机更为常见且效率更高,无刷电子调速器控制的无刷直流电机功率更大、更耐用。它们利用电子换向切换电机的相,无需物理电刷。

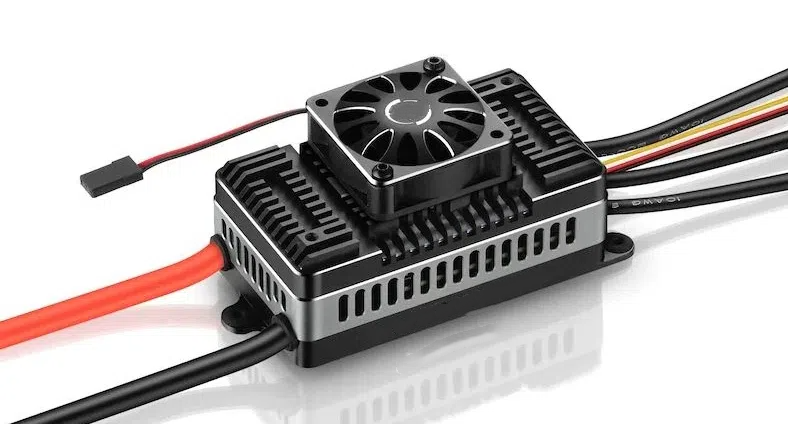

电子调速器

  电子调速器的主要部件有哪些,它们是如何协同工作来控制电机转速和转向的?

  一个典型的电子调速器由以下关键部件组成:

  ●微控制器(MCU):作为电子调速器的 “大脑”,微控制器处理来自飞行控制器的输入信息,并调节输出到电机的功率。它与其他部件进行通信并调控电机转速。

  ●功率金属氧化物半导体场效应晶体管(MOSFET):这些晶体管控制流向电机的电流。当它们开启时,允许电流流过电机绕组,而当它们关闭时,则截断电流。

  ●电容器:这些部件有助于平滑电压波动,并防止可能干扰无人机性能的电噪声。

  ●电感器:电感器的作用是减少功率纹波,提高供电效率。

  ●驱动集成电路(IC):这些电路会放大微控制器发出的信号,以便高效地驱动金属氧化物半导体场效应晶体管。

  ●电池消除电路(BEC):它将电池的高电压转换为较低电压,使之适用于为无人机内的其他电子设备供电。

  这些部件共同调节电机功率的转速、方向以及时间,以确保平稳运行。

  什么是电子调速器(ESC)的额定参数(例如电流、电压),它们为何对兼容性很重要?

  将电子调速器的额定参数与电池及电机的规格相匹配至关重要,这能确保正常运行并避免部件过载。电子调速器的额定参数通常包括:

  ●电流额定值:它表明了电子调速器所能承受的最大连续电流。如果电流超过这个额定值,电子调速器可能会过热,进而导致故障。它应当匹配或超过电机的最大电流消耗值。选择电流额定值高于预期负载的电子调速器可确保其使用寿命和性能。

  ●电压额定值:指的是电子调速器所能耐受的最大电压。它应当等于或高于电池的电压。它必须与无人机电池的电压相兼容,以防止损坏。

  如何对电子调速器进行编程或配置,需要哪些工具?

  配置对于优化无人机的飞行特性以及确保电子调速器发挥最大潜能十分关键。对电子调速器进行编程涉及设置诸如油门范围、刹车设置以及时序等参数。这可以通过以下方式实现:

  ●专用软件:许多现代电子调速器可以通过诸如 BLHeliSuite(贝利普套件)或 KISS ESC Configurator(KISS 电子调速器配置器)之类的软件工具进行编程,这些软件工具可通过 USB 连接线或专用编程工具与电子调速器相连。这使得诸如时序、脉宽调制(PWM)频率以及电机转向等参数能够实现定制化。

  ●电子调速器编程卡:这些是实体设备,能让你直接在电子调速器上配置诸如电机时序、刹车设置以及油门范围等设置,无需借助电脑。

  ●固件更新:可以通过更新固件来提升性能、修复漏洞或增添新功能。这通常是借助软件或编程卡来完成的。

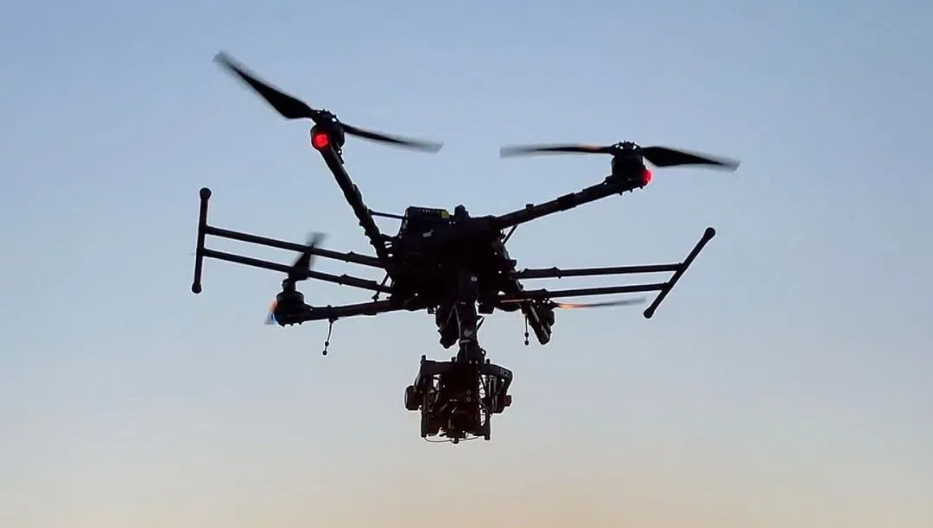

无人机

  电子调速器(ESC)是如何与飞行控制器进行通信的,通常会用到哪些协议?

  电子调速器通过诸如脉宽调制(PWM)、单发(OneShot)或数字单发(DShot)等串行协议与飞行控制器通信。这些协议使得飞行控制器能够基于陀螺仪和加速度计等传感器的输入信息,对电机转速进行实时调整。

  ●脉宽调制(PWM):这是最常见的协议之一,飞行控制器向电子调速器发送一个信号来指示期望的电机转速,不同的脉冲长度对应着不同的油门级别。

  ●单发(OneShot)/ 多发(MultiShot):是脉宽调制(PWM)的增强版本,能提供更快的响应时间,非常适用于高性能无人机。

  ●数字单发(DShot):一种更先进的协议,能让飞行控制器与电子调速器之间实现更快速、更可靠的通信。数字单发(DShot)是一种数字信号,这意味着相较于脉宽调制(PWM),它更不容易受到噪声和干扰的影响。

  无刷电机是如何与电子调速器相互作用的?

  无刷电机(BLDC 电机)需要三相电流才能运行。电子调速器会将来自电池的直流电压转换为电机所需的三相交流电流。然后,它利用算法精确控制发送给电机的电脉冲的时序,以此决定电机的转速和旋转方向。电子调速器协调这一过程,以确保电机能够平稳且高效地运行,而这直接影响着无人机的稳定性和飞行操控。

  电子调速器对无人机的性能,比如飞行稳定性、效率以及响应能力等方面有着怎样的影响?

  电子调速器在无人机性能的多个方面都起着至关重要的作用:

  ●飞行稳定性:经过良好调校的电子调速器通过快速响应飞行控制器发出的指令,有助于维持稳定的飞行状态。

  ●效率:高效率的电子调速器能够降低能耗,通过确保电机只获取其所需的功率来增加飞行时长。

  ●响应能力:高质量的电子调速器能够实现快速且精确的电机控制,在无人机进行飞行动作时提升其敏捷性和响应能力。

  现代电子调速器(ESC)有哪些特性和技术使其区别于以往的产品(例如数字单发(DShot)协议、贝利普(BLHeli)固件)?

  现代电子调速器配备了先进的特性,这使其有别于旧型号产品。这些创新有助于在从无人机竞速到航拍等各类无人机应用场景中提升整体性能。

  ●数字单发(DShot)协议:与诸如脉宽调制(PWM)等旧协议相比,它能实现电子调速器与飞行控制器之间更快速的通信,可靠性更高,且不存在信号干扰问题。

  ●贝利普(BLHeli)固件:这是一款备受欢迎的电子调速器固件,可实现更出色的电机控制、更平稳的飞行以及更高的性能表现。它还允许用户定制诸如电机时序和刹车模式等设置。

  ●主动刹车:部分电子调速器具备主动刹车功能,能让电机更快地减速,在快速下降过程中增强飞行操控性。

  ●遥测功能:一些电子调速器支持遥测数据传输,可向飞手反馈电机温度、电流消耗以及其他参数信息,以此预防过载情况并提升飞行安全性。

  ●高电流承载能力:现代电子调速器能够应对高电流需求,从而适配大功率的电机配置。

  ●低噪声运行:电子噪声的降低有助于提升信号完整性和飞行稳定性。

  结论

  电子调速器是任何无人机的关键部件,它能确保电机获得恰当的电力,以维持最佳飞行性能。了解电子调速器的工作原理、额定参数以及为现代电子调速器提供支持的各项技术,有助于无人机制造者和飞手针对其系统做出明智的部件选择决策。作为全球领先的锂电池制造商,格瑞普提供多种无人机电池穿越机电池,从 1S(3.7V)到 18S(68.4V)不等,容量最高可达 84 mah。无论您操控的是小型穿越机还是大型商用无人机,格瑞普都有契合您特定需求且能与各类电子调速器兼容的电池解决方案。如果您有任何疑问或需求,请随时通过在线客服或者官网留言与我们联系。
