Din-Rail轨道式UPS

Din-Rail轨道式UPS

Din-Rail轨道式UPS是一种特殊设计的不间断电源(UPS),它可以安装在标准的DIN轨道上。DIN轨道是一种在电气设备中常见的标准化安装系统,通常用于安装断路器、继电器和其他电气组件,Din-Rail轨道式UPS是为了适应工业环境的需要而设计的,以提供可靠的电源保护并方便地集成到现有的电气系统中,Din-Rail轨道式工业UPS可应用于工业物联网, 工厂和生产等领域。

为什么Din-Rail轨道式UPS需要磷酸铁锂电池?

当工业厂房、公司或数据中心出现电力故障时,直流不间断电源(DC UPS)通过瞬间大电流放电,为您的设备提供不间断的电源支持,可维持关键长达数小时的12V/24V电源,给您足够的时间保存重要文件、拯救重要的数据和技术。

在电源非自然中断时,为关键设备提供短暂的电力进行过渡,可以让用户有时间安全地关闭设备,或者切换到另一个稳定的电源,如柴油发电机,防止数据丢失或系统崩溃。

●Li+ UPower 磷酸铁锂LiFePO4电池模块的特点优势

1、模块化设计,可随意拓展容量

格瑞普(Grepow)Li+ UPower系列UPS电池采用模块化设计,BTU(Battery Unit)有12V及24V两种设计,通过自研BMS,不仅可以串联达到高达48V,更可以无限量并联BTU以扩展容量,按照需求增加续航,以确保工业设备有足够的缓冲时间和工厂整合的所有需求。

2、完美的铅酸电池替代电池

磷酸铁锂LiFePO4电池的电压与铅酸电池完美适配,在不改动电源电路的情况下可直接替换,同时具备:完全免维护、体积小、重量轻、安全等优势,是市场的趋势,像西门子、菲尼克斯、施耐德等不少UPS先驱企业,都在增加磷酸铁锂电池系列来逐渐替换掉不环保的铅酸电池系列。

完全免维护

快速充电时间

低温放电稳定

即使在高温下也有很长的使用寿命

安装地点不需要通风

铅酸电池VS磷酸铁锂电池性能属性表现对比

电池

放电倍率

循环寿命

重量

低温放电性能

快充

能量密度比

维护成本

格瑞普磷酸铁锂电池

最大40C

4000+

-50%

-50℃

最大3C

150Wh/kg

免维护

传统铅酸电池

X

400+

+50%

-20℃

X

50~70Wh/kg

每3个月维护一次

对比

更大放电电流

更长寿命

更轻

更低温

更快

更高

更节约成本

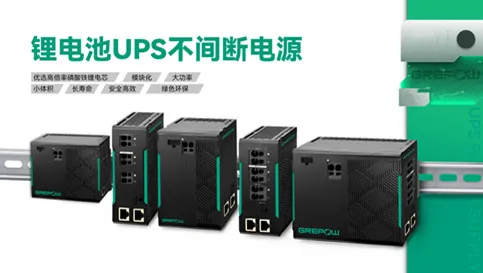

  • Li+ UPower 系列UPS电池

  • 12V 7Ah 磷酸铁锂Din-Rail轨道式UPS模块化电池

  • 24V 3.7Ah 磷酸铁锂Din-Rail轨道式UPS模块化电池

  • Din-Rail轨道式UPS

    专为Din-Rail轨道式 DC UPS、工控机UPS设计的模块化磷酸铁锂电池,是完美的铅酸电池替代品,电池的外壳和尺寸都完美适配,在同等铅酸电池体积的情况下,可以做到更高容量、更大放电电流,支持ODM/OEM。

    在满足同样续航的需求,让你的UPS电源,比市场上同等级的更轻、更小。


    Din-Rail轨道式UPS电池产品认证

    格瑞普 Li+ UPower 系列 UPS电池模块可通过各种国际性认证,包括:UN 38.3, IEC62133, UL1642, UL991, UL1973, CE incl EMC, RoHs, 2006/66/EC, REACH,FCC

    Din-Rail轨道式UPS电池产品认证

    Din-Rail轨道式UPS电池BMS保护板功能

    过充保护

    短路保护

    充电过流保护

    过放保护

    高低温保护

    放电过流保护

    均衡功能

    备注:如需了解更多UPS电源解决方案,请咨询格瑞普,我司支持灵活定制!

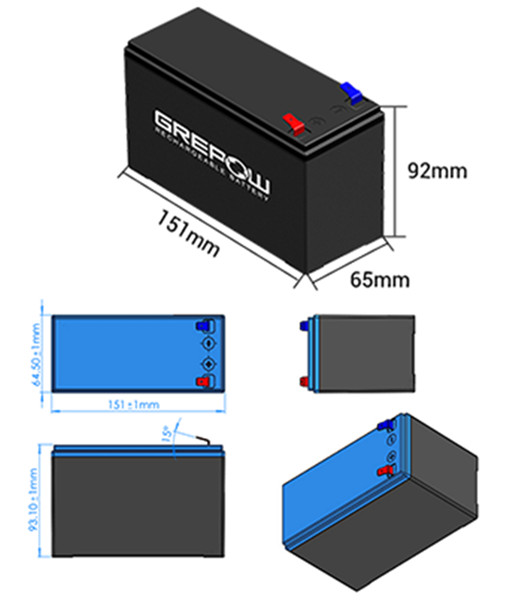

  • 12V 7Ah 磷酸铁锂Din-Rail轨道式UPS模块化电池基本参数

    Din-Rail轨道式UPS

    电池类型

    磷酸铁锂

    电芯工艺

    叠片软包电芯

    标称电压(V)

    12.8V

    内阻(Ω)

    ≤33mΩ

    最大串联数(S)

    4

    循环次数

    4000次

    最大并联数(P)

    10

    尺寸 (L x W x H)

    152*65.5*95mm

    标称容量(Ah)

    7Ah

    重量(g)

    1060g±100g

    瓦时

    89.6Wh

    防水防尘等级

    IP54

    海拔过压级别

    二类,海拔4000m以内

    二级保护

    支持

    认证

    UN38.3,IEC62133,UL1642,UL991,UL1973, CE incl EMC,RoHs,2006/66/EC,REACH,FCC

    12V 7Ah 磷酸铁锂Din-Rail轨道式UPS模块化电池充电规格

    满电电压

    14.6V

    最大充电电流

    4A/0.5C/3h

    标准充电电流

    1.4A/0.2C/7.5h

    充电温度(℃)

    -10℃~60℃

    12V 7Ah 磷酸铁锂Din-Rail轨道式UPS模块化电池放电规格

    工作电流(A)

    3.5A

    -20℃ 低温放电电流 [持续放电30s](A)

    1.4A (17.92W)

    标准放电电流(A)

    1.4A

    +60℃ 高温放电电流 [持续放电30s](A)

    3.5A (44.8W)

    最大持续放电电流(A)

    25A (320W)

    放电截止电压

    10V

    放电温度(℃)

    -20℃~60℃

    备注:如需了解更多UPS电源解决方案,请咨询格瑞普,我司支持灵活定制!

  • 24V 3.7Ah  磷酸铁锂Din-Rail轨道式UPS模块化电池基本参数

    Din-Rail轨道式UPS

    电池类型

    磷酸铁锂

    电芯工艺

    叠片软包电芯

    标称电压(V)

    25.6V

    内阻(Ω)

    ≤60mΩ

    最大串联数(S)

    2

    循环次数

    4000次

    最大并联数(P)

    不设上限

    尺寸 (L x W x H)

    152*66*95mm

    标称容量(Ah)

    3.7Ah

    重量(g)

    1100±100g

    瓦时

    94.72Wh

    防水防尘等级

    IP54

    海拔过压级别

    二类,海拔4000m以内

    二级保护

    支持

    认证

    UN38.3,CB,UL1973,CE-EMC,FCC,UKCA,Battery Directive,REACH,ROHS

    24V 3.7Ah  磷酸铁锂Din-Rail轨道式UPS模块化电池充电规格

    满电电压

    28.8V

    最大充电电流

    6.5A/1.7C/0.75h

    标准充电电流

    0.74A/0.2C/7.5h

    充电温度(℃)

    -10℃~60℃

    24V 3.7Ah  磷酸铁锂Din-Rail轨道式UPS模块化电池放电规格

    工作电流(A)

    1.85A(47.36W)

    -20℃ 低温放电电流 [持续放电30s](A)

    0.74A(19W)

    标准放电电流(A)

    0.74A(19W)

    +60℃ 高温放电电流 [持续放电30s](A)

    45A(1152W)

    最大持续放电电流(A)

    25A (640W)

    放电截止电压

    18.4V

    放电温度(℃)

    -20℃~60℃

    备注:如需了解更多UPS电源解决方案,请咨询格瑞普,我司支持灵活定制!
