如何对磷酸铁锂电池进行充电和放电?
一、磷酸铁锂(LFP)电池的结构与原理
● 磷酸铁锂(LiFePO4)电池结构
磷酸铁锂(LiFePO4)电池的组成部件包括正极、负极、电解液、隔膜、正负极引线、中心端子、安全阀、密封圈、外壳等等。
磷酸铁锂(LiFePO4)电池的正极材料一般称作磷酸铁锂,负极材料通常为碳材料。
在电池结构中,左侧是以具有橄榄石结构的磷酸铁锂(LiFePO4)作为电池正极,它通过铝箔与电池正极相连。
中间是聚合物隔膜,其作用是分隔正负极,锂离子(Li⁺)可以穿过它,但电子(e⁻)无法通过。
右侧是电池的负极,由碳(石墨)构成,并通过铜箔与电池负极相连。
磷酸铁锂(LFP)电池正极材料的结构特性决定了该材料本身导电性较低,同时也决定了材料的稳定性及安全性能。
● 磷酸铁锂(LiFePO4)电池原理
当磷酸铁锂(LFP)电池充电时,锂离子从磷酸铁锂晶体表面迁移至晶体外部表面,在电场力的作用下,进入电解液,穿过隔膜,然后通过电解液迁移至石墨晶体表面,接着嵌入到石墨晶格之中。
与此同时,电子通过导体流向正极的铝箔集流体,再通过极耳、电池极柱、外部电路、负极以及负极极耳流向负极的铜箔集流体。
然后,电子经导体流向石墨负极,以平衡负极上的电荷。锂离子从磷酸铁锂中脱嵌后,磷酸铁锂便转化为磷酸铁。
当磷酸铁锂(LFP)电池放电时,锂离子从石墨晶体中脱嵌,进入电解液,穿过隔膜。然后,通过电解液迁移至磷酸铁锂晶体表面,接着再次通过其表面嵌入到磷酸铁锂的晶格之中。与此同时,电子通过导体流向负极的铜箔集流体,再通过极耳、负极电池极柱、外部电路、正极极柱以及正极极耳流向电池正极的铝箔集流体。然后,电子经导体流向磷酸铁锂正极,以平衡正极的电荷。
二、如何给磷酸铁锂电池充电?
建议采用恒流恒压(CCCV)充电法对磷酸铁锂(LiFePO4)电池组进行充电,也就是先恒流后恒压。恒流时建议采用 0.3C 的电流,恒压时建议设定为 3.65V。
磷酸铁锂(LFP)电池和锂离子电池的充电器一样吗?这两种电池的充电方法都是先恒流后恒压(CCCV),但恒压设定值有所不同。磷酸铁锂(LiFePO4)电池的标称电压是 3.2V,充电截止电压是 3.6V。普通锂电池的标称电压是 3.6V,充电截止电压是 4.2V。
●我可以用太阳能给磷酸铁锂(LiFePO4)电池充电吗?
太阳能电池板不能直接给磷酸铁锂(LiFePO4)电池充电。因为太阳能电池板的电压不稳定,无法直接给磷酸铁锂(LiFePO4)电池充电,需要一个稳压电路以及相应的磷酸铁锂(LiFePO4)电池充电电路才能对其充电。
●能用发电机给磷酸铁锂(LiFePO4)电池充电吗?
发电机不能直接给磷酸铁锂(LiFePO4)电池充电,因为发电机所产生的电力是交流电或者脉冲直流电,而磷酸铁锂(LiFePO4)电池必须用稳定的直流电来充电。
三、如何对磷酸铁锂(LiFePO4)电池进行放电?
以下是正确对磷酸铁锂(LiFePO4)电池进行放电的步骤:
● 确定安全放电倍率:
磷酸铁锂(LiFePO4)电池有推荐的最大放电倍率,通常处于 1C 至 3C 之间。要避免超过此倍率,以防电池受损。1C 表示电池能以在 1 小时内将电量完全放完的速率进行放电,3C 则意味着可以在三分之一小时内放完电。
● 连接负载:
将磷酸铁锂(LiFePO4)电池与你想要对其进行放电的设备或负载相连接。确保连接牢固,并且极性正确(正极接正极,负极接负极)。
● 监测电压:
在放电过程中,使用电压表持续监测电池的电压。为避免过放电损害电池,磷酸铁锂(LiFePO4)电池单节电芯的电压不应低于 2.5V。
● 按合适倍率放电:
按照推荐的安全倍率(1C 至 3C)对电池进行放电,切勿超过此倍率。如果电池在放电过程中发热,则要降低放电倍率。
● 适时停止放电:
当电池电压达到单节电芯 2.5V 这一推荐的最低电压时,停止放电。单节电芯电压低于 2.5V 可能会对磷酸铁锂(LiFePO4)电池造成永久性损坏。
● 妥善存放电池:
放电结束后,将磷酸铁锂(LiFePO4)电池存放在阴凉、干燥的地方。避免在电池充满电或完全放电的状态下存放,理想的存放状态是电量处于大约 50% 的荷电状态。
四、如何延长磷酸铁锂(LiFePO4)电池的使用寿命?
动力电池是由多个电池成组构成的,通过将电芯进行串并联来实现。由于其自身特性,磷酸铁锂(LiFePO4)电池组对电芯的一致性有着较高要求。只要一组电池中的某一个电池与其他电池存在差异,整个电池组的效能就会大打折扣。
而且,磷酸铁锂(LFP)电池的循环寿命与电池的质量、规格、使用频率、充放电方法等诸多因素相关。因此,在使用磷酸铁锂电池时,要注重使用和维护,尽量减少不必要的损耗,以延长电池的循环寿命。
● 避免过充和过放
锂离子电池对过充和过放尤为敏感,所以要避免充电超过 100% 或者放电低于 20%。建议在电池电量降至约 30% 时进行充电。将电池电量保持在 40% - 80% 之间,能够延缓电池的循环老化。
● 控制充电时间
充电时间不宜过长。建议使用原装充电器或者符合标准的品牌充电器进行充电,并在充满电后及时切断电源。
● 保持电池清洁
要经常清理电池表面的灰尘和污垢,防止灰尘及杂物进入电池内部,进而影响电池寿命。
● 避免高温和低温环境
高温和低温环境对锂离子电池有一定影响,温度过高或过低都会缩短电池寿命。应当避免让电池处于高温或低温环境中,尽量将电池温度控制在 5 - 35 摄氏度之间。
● 避免被重物挤压
磷酸铁锂(LiFePO4)电池的外壳一般比较薄,要防止其被重物挤压或碾压,以免电池发生变形或内部短路。
● 定期维护
定期对电池进行保养维护,例如检查电池连接件的紧固情况、清洁电池极柱、查看电池连接线等,这样可以使电池保持良好状态,延长其使用寿命。
● 磷酸铁锂(LiFePO4)电池充电器
要使用专用充电器。如果磷酸铁锂(LFP)电池与充电器的电流、电压不匹配,电池很可能会受损,电池寿命也会受到影响。因此,务必使用正规的专用配套充电器进行充电,不要将新旧锂电池混用,也不要混用不同类型的锂电池充电器。
五、一些通用的参考准则
● 标准充电电流:
磷酸铁锂(LiFePO4)电池的标准或推荐充电电流通常处于 0.2C 至 1C 之间。
例如,对于一块容量为 100 安时(Ah)的磷酸铁锂(LiFePO4)电池,其标准充电电流范围是 20 安培(A)(0.2C)至 100 安培(A)(1C)。
● 快速充电电流:
与其他锂离子电池化学体系相比,磷酸铁锂(LiFePO4)电池能够承受更高的充电电流。磷酸铁锂(LiFePO4)电池的快速充电电流通常在 1C 至 3C 之间。
因此,同样是那块 100 安时(Ah)的磷酸铁锂(LiFePO4)电池,可以采用 100 安培(A)(1C)至 300 安培(A)(3C)的电流进行快速充电。
● 均衡充电:
磷酸铁锂(LiFePO4)电池在充电过程中需要进行均衡充电,以确保所有电芯都能被均匀充电。均衡充电电流通常在 0.1C 至 0.2C 左右。
对于 100 安时(Ah)的磷酸铁锂(LiFePO4)电池而言,均衡充电电流应为 10 安培(A)(0.1C)至 20 安培(A)(0.2C)。
● 涓流充电:
在磷酸铁锂(LiFePO4)电池完全充满电后,可以采用 0.01C 至 0.05C 的涓流充电电流来维持电池的电量水平。
对于 100 安时(Ah)的磷酸铁锂(LiFePO4)电池来说,涓流充电电流会是 1 安培(A)(0.01C)至 5 安培(A)(0.05C)。
六、磷酸铁锂(LiFePO4)电池组的充电方式
● 恒压充电
在充电过程中,充电电源的输出电压保持恒定。随着磷酸铁锂(LiFePO4)电池组充电状态的改变,充电电流会自动进行调整。倘若规定的电压恒定值设置恰当,那么它不仅能够确保动力电池完全充满电,还能最大程度减少析气和失水现象。
这种充电方式仅考虑电池电压这一单一方面的变化,无法有效反映电池整体的充电状态。它的初始充电电流过大,往往会对动力电池造成损害。鉴于这一缺点,恒压充电方式很少被采用。
● 恒流充电
在充电过程中,通过调节输出电压来使充电电流保持恒定。保持充电电流恒定的情况下,充电速率相对较低。恒流充电的控制方法较为简单。然而,由于锂电池组可接受的电流能力会随着充电进程的推进而逐渐降低,所以在充电后期,动力电池的受电能力下降,充电电流利用率也会大幅降低。这种方法的优点在于操作简单、方便易行,而且易于计算充电容量。
● 恒流恒压充电
这种充电方式是上述两种方式的简单组合。
第一阶段采用恒流充电方式,以避免在恒压充电初始阶段出现充电电流过大的情况。
第二阶段运用恒压充电方式,防止因恒流充电而导致过充现象。
磷酸铁锂(LiFePO4)电池组和其他任何密封可充电电池一样,充电必须受到控制,不允许出现过充情况,否则电池很容易受损。
磷酸铁锂(LFP)电池通常采用先恒流后限压的充电方法。
● 斩波充电
采用斩波方式进行充电。在此方法下,恒流源的电流保持不变,控制开关管导通一段时间后再关闭一段时间,如此循环往复。这种方法的优势在于,当电池通过外部电路充电时,电池内部离子的生成需要一定的响应时间,如果持续充电,可能会降低其容量潜能。充电一段时间后,增加一段停止充电的时间,能使电池两极产生的离子得以扩散,给电池一段 “消化” 时间,这将极大地提高磷酸铁锂(LiFePO4)电池组的利用率,改善充电效果。

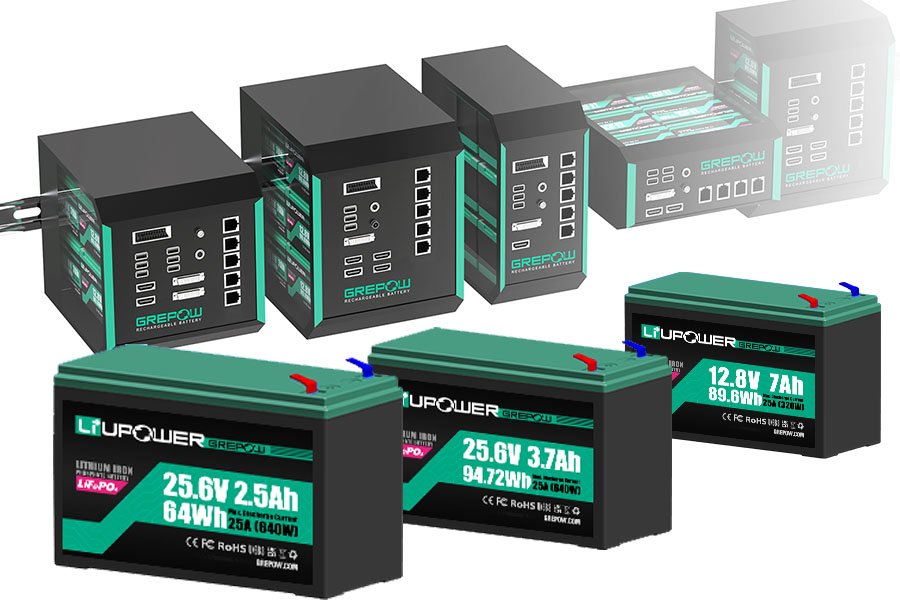

磷酸铁锂电池是目前市场上最安全的锂电池类型之一,它被制成体积小、重量轻、能量密度高。磷酸铁锂电池的循环寿命可以达到数千次循环。格瑞普的磷酸铁锂电池提供与许多锂离子应用兼容的高功率电池性能,并且能够提供更大的功率和更长的使用寿命。格瑞普的低温磷酸铁锂电池采用新技术,在-40℃下具有出色的低温性能。-20℃时0.2C放电电流超过初始容量的85%; -30℃,70%以上; -40℃时,约为55%。 此类电池广泛应用于特种装备、航天工业、深潜装备、极地科考、医疗电子等低温应用领域。
