在线式UPS和后备式UPS区别(在线ups和后备ups有什么不同)

在线式UPS和后备式UPS区别(在线ups和后备ups有什么不同)

发布人:在线式UPS和后备式UPS区别-格瑞普 发布时间:2023-11-15 浏览次数:979

  在线式UPS(Online UPS)和后备式UPS(Standby UPS)是两种常见的UPS(不间断电源)系统。它们在电源备份和输出电力质量方面有着不同的工作原理和性能,那在线式UPS和后备式UPS有什么区别呢?

在线式UPS

  什么是在线式UPS?

在线式UPS

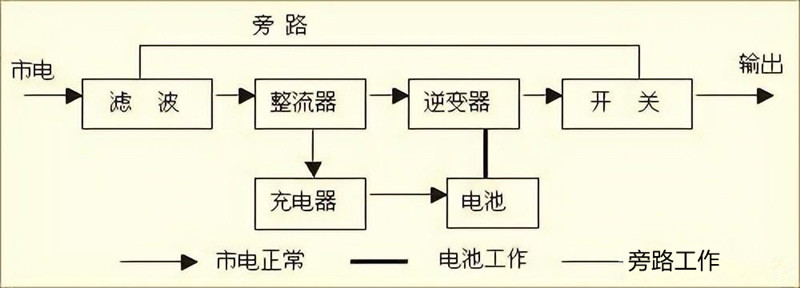

在线式UPS电源工作原理

  在线式UPS由整流器、电池和逆变器组成,与交流市电和负载保持一致。输入到在线UPS的交流电源首先被送至整流电路,然后由整流电路转换成直流电源。然后,这个直流电源被用来给电池充电,这个直流电源被供给给逆变电路,然后供给给负载。

  有转换开关,但它总是在ON位置。因此,在任何时刻,传递到负载的功率都将来自整流和逆变电路的组合。使用在线式UPS的主要优点是,在停电的情况下,不需要在主电源线路径和电池备份路径之间切换。

  什么是后备式UPS?

后备式UPS电源工作原理

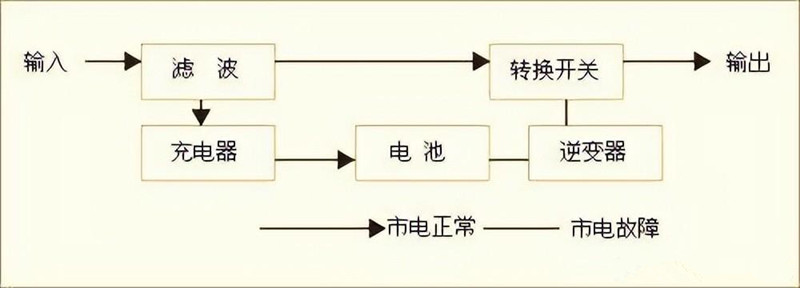

后备式UPS电源工作原理

  后备式UPS直接向负载所接设备提供交流电源。当掉电时,后备式的UPS会改变转换开关的位置。它把负载连接到电池备份路径上。

  后备式UPS电池在交流电源可用时充电。在这种情况下,交流电源直接输入到负载电路中,同时通过整流电路对后备式ups的电池进行充电

  在停电的情况下,充电的电池被用来向逆变器提供直流电源,逆变器将直流电源转换为交流电源,并提供给负载端。

  在线式UPS和后备式UPS各有什么优缺点?

  在线式UPS的优点

  在线式UPS不需要在掉电时进行双路切换。这样,传递给负载的电力就不会中断。

  使用在线式UPS的显著优点是负载电路和输入电路之间的隔离是适当的,这有助于得到失真小的信号。

  在在线式UPS中,逆变器始终处于ON状态。因此,传递到负载的功率将在任何时刻都可用,因为传输时间为零。

  在线式UPS的缺点

  在线式UPS的设计比较复杂,需要很大的散热片。

  在线式UPS的功耗更大,因为它同时为电池备份和逆变电路供电。

  线上式ups的设计成本远远高于后备式UPS。

  后备式UPS的优点

  与在线式UPS相比,后备式UPS的设计成本非常低。

  后备式ups的内部控制很简单,有两条路径,根据转换开关的位置,两条路径在不同的时间工作。

  后备式UPS的效率很高,因为电池备份和逆变器不像在线式UPS一样一直处于ON状态。

  后备式UPS的缺点

  后备式UPS获得的电信号质量很差,因为逆变器并不总是ON。

  在停电的情况下,传输时间约为5ms,在此期间将没有输出电源。由于传输时间的关系,输出功率会有轻微的中断。

  后备式Ups在可用的情况下直接提供交流电源,然后输入电压中出现的尖峰和浪涌也将传递到输出电路。

  在线式UPS和后备式UPS区别?

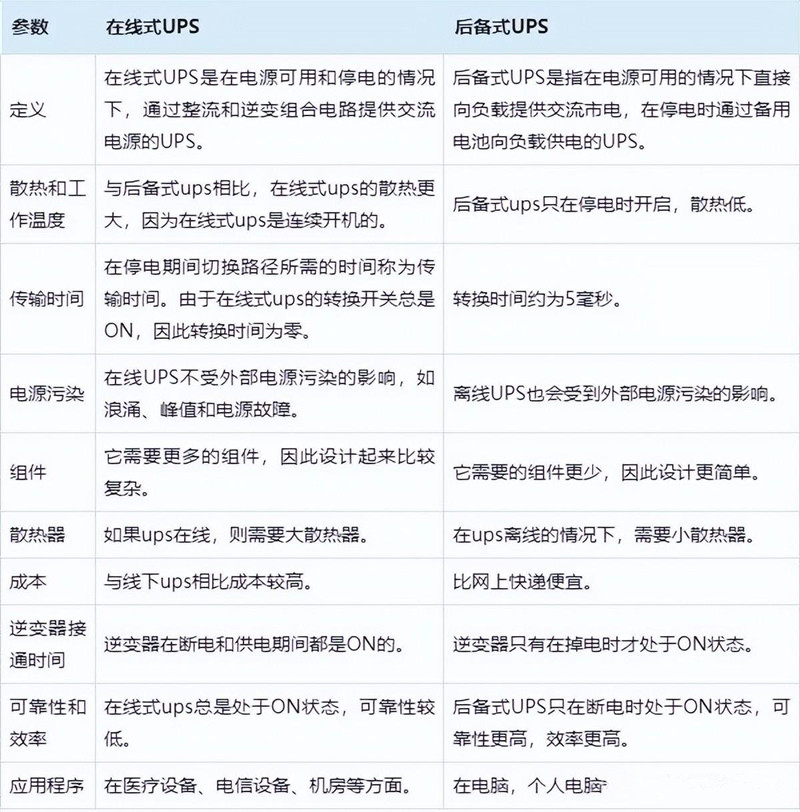

在线式UPS和后备式UPS区别

  在线式UPS电源和后备式UPS电源的主要区别在于其工作模式和输入输出方式。

  1、工作模式:在线式UPS电源在市电输入时直接输出市电,而在停电时通过逆变器将市电转换为备用电源输出。而后备式UPS电源则在市电输入时直接输出备用电源,而在停电时通过逆变器将备用电源转换为市电输出。

  2、输入输出方式:在线式UPS电源通常具有多个输入输出端口,可以同时连接多个设备。而后备式UPS电源则通常只有一个或多个输入输出端口,用于连接主要设备。

  3、电池备份:在线式UPS电源在市电输入时可以同时为设备提供电源和电池备份,而在停电时可以自动切换到备用电源输出。而后备式UPS电源则只能在停电时提供电池备份,不能为设备提供电源。

  4、转换时间:在线式UPS电源在市电输入时可以立即将备用电源输出,转换时间非常短。而后备式UPS电源则需要经过一定的转换时间,才能将备用电源输出。

  以上就是在线式UPS和后备式UPS区别的介绍,总之在线式UPS的优势在于其输出电流的稳定性和持续供电能力,适用于对电力质量要求较高的场所,例如数据中心、医疗设备等;而后备式UPS虽然转换时间稍长,但对于对电力连续性要求不那么严苛的场所,例如家庭、小型办公室等,是一种更经济实惠的选择。
