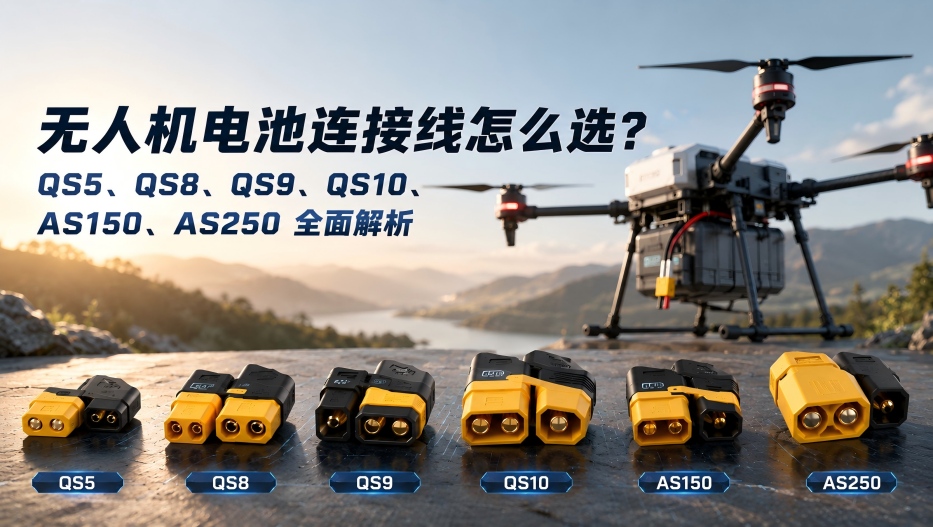

无人机电池插头怎么选?【二】QS5、QS8、QS9、QS10、AS150、AS250 全面解析

无人机电池连接器虽然体积不大，却承担着电池与整机动力系统之间的电能传输任务。对于需要频繁更换电池的植保无人机、工业无人机以及大功率FPV平台，连接器的载流能力、接触可靠性和防火花设计，都会影响实际使用体验。

常见的大电流连接器包括QS5、QS8、QS9、QS10、AS150和AS250。它们在触点结构、额定电流、接口尺寸及应用方式上存在差异。

不过，连接器并不是型号越大就一定越好，也不能直接根据名称中的数字判断额定电流。

本文将介绍这些连接器的主要区别，以及选择无人机电池接口时需要关注的关键参数。

一、为什么无人机电池连接器如此重要?

无人机动力系统工作时，电池需要通过连接器、线束和配电系统，持续向电调(ESC)、电机及其他设备供电。

当无人机执行大载荷运输、农业喷洒或高功率飞行任务时，连接器可能承受较大的持续电流和短时电流冲击。

如果连接器选型不合理，可能出现以下问题：

   ● 连接器温升过高：接触电阻与工作电流共同产生热量，长期过热可能损坏绝缘结构。

   ● 触点磨损或烧蚀：频繁插拔、带电接通或断开可能影响触点表面。

   ● 电压损耗增加：连接器接触电阻升高会造成额外压降和能量损耗。

   ● 接触可靠性下降：振动、线束拉力或插接不到位可能造成连接异常。

因此，选择连接器不仅要关注其电流能力，还应综合考虑电压、温升、防火花结构、插拔频次和机械可靠性。

二、QS系列与AS系列连接器有什么区别?

QS和AS都是无人机电池及其他动力系统中可以见到的连接器产品系列，但两者并不是简单的新旧替代关系。

1. QS系列：提供多种触点规格和结构选择

QS系列包含QS5、QS8、QS9、QS10等型号，不同产品可以采用独立动力触点、防火花结构或附加信号端子的设计。

例如，部分QS8-S和QS10-S产品具有防火花设计;部分带信号触点的QS连接器可以用于需要额外电气连接的系统。

选择时需要确认完整型号，而不是仅根据QS系列名称判断。

2. AS系列：具有不同规格的动力连接方案

AS系列包括AS150、AS250等连接器，不同子型号在触点材料、额定电流、线规和安装方式上存在区别。

以AMASS的AS150-M、AS250-1-F为例，两者分别具有不同的额定电流和适用线规。

需要注意，AS150与带有智能电池接口结构的AS150U等产品不能直接视为相同型号。

3. 两个系列应该如何比较?

QS与AS系列的性能优劣，需要在具体型号之间进行比较。

例如，比较两款连接器时，应尽量保证测试电流、线径、环境温度、散热条件及测试方法一致，再分析其温升、接触电阻、插拔寿命和可靠性。

不能简单认为QS系列一定比AS系列电阻更低、寿命更长，或防火花性能更好。

三、QS5、QS8、QS9、QS10、AS150、AS250参数对比

以下列出部分可查证产品的参数，帮助理解不同连接器的规格差异。

参数说明：表中数值仅对应所列厂家和型号，不代表该名称下所有产品的统一规格。

最大电流不等于允许长期持续工作的电流。

不同厂家对额定电流的定义和测试条件可能不同，不能仅凭表中数值进行性能排名。

连接器的实际适用能力，还需结合线规、线束长度、环境温度、安装方式和温升测试确认。

防火花功能需要根据具体产品结构确认，并非同一系列的所有型号都具备。

例如，AMASS AS250-1-F规格书中标注额定电流90A、最大电流250A。如果直接将其理解为可长期承受250A，就会混淆两种不同的工作条件。

四、六种无人机电池连接器分别有什么特点?

1. QS5：适用于部分中小电流动力系统

QS5连接器采用相对紧凑的结构，部分型号还提供信号触点。

例如QS5-3P产品具有动力触点和3个信号端子，厂家标称额定电流为60A，最大电流为90A。

该类接口可以作为部分中小功率无人机、遥控模型及其他电池供电设备的候选方案。

但是否适合3寸、5寸或更大尺寸的FPV无人机，不能仅根据机架尺寸判断。

对于已经采用XT60、XT90等接口的无人机，还需要考虑原有接口兼容性，并非一定需要更换为QS5。

2. QS8：适用于部分较高电流动力系统

QS8系列提供多种连接器结构，其中部分型号具有防火花功能。

以Youweic QS8为例，其产品资料标称额定电流110A。但其他厂家或不同QS8子型号可能具有不同的规格。

因此，QS8可以作为部分工业无人机、较大功率FPV及农业无人机的候选连接方案，实际仍需进行电流匹配和温升验证。

对于频繁插拔的应用，还应关注连接器的防火花设计、插拔力和机械寿命。

3. QS9：适用于更高电流需求的候选方案

QS9与QS8、QS10一样，具有不同的具体产品形式。

部分QS9产品支持较高的额定电流，并可以采用带防火花功能的结构。

在选择QS9时，应重点确认产品完整型号、额定电流、信号触点配置，以及是否与整机已有接口匹配。

不建议仅因为电池采用14S等高电压配置，就直接认定必须使用QS9。

4. QS10：适用于部分大电流动力系统

QS10系列可作为高功率无人机动力连接方案的候选之一。

以Youweic QS10为例，厂家提供的额定电流参数为180A。其他QS10子型号和不同厂家的产品参数可能有所不同。

对于重载无人机和农业无人机，较高的电流承载需求可能使QS10等大规格连接器进入选型范围。

但是否采用QS10，仍然取决于整机实际工作电流、连接器温升、工作环境以及接口匹配要求。

同时，QS10本身并不意味着具备智能电池通讯功能。相关能力需要通过具体信号端子和系统设计实现。

5. AS150：需要区分普通动力连接器与其他衍生型号

AS150是无人机、电池及模型动力系统中可以使用的连接器类型之一。

例如AMASS AS150-M标称额定电流70A，推荐线规为6AWG。

这一数值并不代表所有AS150相关接口的性能。

特别是对于采用智能电池接口的无人机，需要区分普通动力端子和带有附加信号连接功能的接口。

不能仅根据AS150名称判断是否支持电池通讯、温度监测或智能电池管理功能。

6. AS250：需要特别区分额定电流和最大电流

AS250属于较大规格的连接器产品系列。

以AMASS AS250-1-F为例，厂家规格书标称：

   ● 额定电压：DC 500V

   ● 额定电流：90A

   ● 最大电流：250A

   ● 接触电阻：0.20mΩ

   ● 推荐线规：6AWG

这些参数说明，连接器名称或最大电流数值不能代替实际连续载流能力。

对于大功率无人机，如果计划采用AS250系列，应首先确认对应型号的技术规格，再通过整机测试验证其适用性。

五、防火花连接器是什么?为什么需要防火花设计?

无人机电调及其他电力电子设备的输入端通常具有电容。

当电池与尚未充电的输入电容连接时，可能出现瞬时充电电流。如果接触条件不合适，就可能在连接器触点之间产生电弧或火花。

这也是部分无人机在接通电池时出现明显插接火花的原因。

防火花结构的工作原理

部分防火花连接器采用辅助触点和限流路径，使电池在主触点完全接通前，先通过电阻等结构为输入电容进行预充电。

当两端电压差减小时，再建立主电流连接，从而降低插接瞬间的电流冲击及电弧风险。

不过，并非所有标注Anti-Spark的连接器都采用完全相同的技术结构。

还需要注意：

防火花不等于任何情况下都不会产生火花，也不代表连接器可以在无人机正常工作电流下随意带载插拔。

对于高电压、大电容或频繁插拔的设备，还应考虑预充时间、连接操作顺序，以及连接器是否具有相应的安全设计。

六、无人机电池连接器应该怎么选?

实际选型时，建议按照以下顺序进行判断，而不是直接从连接器型号开始选择。

第一步：确认电池电压与最大工作电压

常见无人机电池采用6S、12S、14S、18S等串联配置。

电池串联数越多，并不意味着一定需要触点更大的连接器。

连接器应满足系统的最大工作电压要求，包括电池满充电压。

例如14S电池，如果单体最高充电电压为4.35V，那么电池组满充电压为：

14 × 4.35V = 60.9V

该数值仅适用于相应电芯化学体系和充电规格，不能直接套用所有14S电池。

选型时应保证连接器额定电压满足实际系统要求，并考虑适用的绝缘及安全条件。

第二步：确认持续电流和峰值电流

无人机实际工作电流，与电机、螺旋桨、起飞重量、飞行工况及系统效率等因素有关。

可以根据功率和电压进行初步估算：

电流 I(A)= 功率 P(W)÷ 电压 U(V)

例如，某无人机动力系统在特定工况下需要6000W电功率，假设该工况下动力母线电压为60V，则总输入电流约为：

6000W ÷ 60V = 100A

如果全部电流经过一组动力连接器，那么该连接器就需要按照相应的工作电流进行选型。

但如果采用多个电池并联供电，每个连接器所承担的电流，还取决于实际的电路结构和电流分配。

此外，需要分别确认无人机的持续工作电流、短时峰值电流，以及连接器厂家允许的工作条件。

第三步：理解接触电阻与发热的关系

连接器工作时，电流流过接触位置会产生一定的功率损耗。

其基本关系为：

P损耗 = I² × R

其中：

P：功率损耗，单位W

I：流过连接器触点的电流，单位A

R：对应电流路径的电阻，单位Ω

例如，假设某一连接触点的接触电阻为0.5mΩ，在100A电流下：

P = 100² × 0.0005 = 5W

这意味着该触点理论上产生约5W的电阻损耗。

实际完整回路可能包含正负两个动力触点、线束和焊接部位，因此整体损耗还需要分别计算。

这一公式也说明，随着电流升高，接触电阻带来的发热问题会更加突出。

不过，电阻损耗并不能直接换算为连接器的温升。实际温度还与散热条件、材料、安装结构及环境温度有关。

第四步：确认线规、接口和安装条件

连接器本身具备足够的载流能力，并不代表整套线束就一定满足要求。

还需要检查：

线材截面积和持续载流能力。

导线长度及相应压降。

焊接、压接等端接工艺。

连接器是否与电池端及设备端匹配。

是否具有足够的机械固定和应力释放设计。

是否需要额外的信号端子。

对于已经定型的无人机平台，应优先使用经过整机验证的接口方案。

不建议为了追求某个更大的连接器型号，随意更改原有供电接口。

第五步：根据应用场景进行验证

不同无人机的实际工作工况存在差异。

最终应结合整机测试，验证连接器在持续负载、峰值负载、反复插拔及实际工作环境中的表现。

七、智能无人机电池对连接器有哪些新要求?

随着无人机电池管理功能的发展，部分系统除了传输电能，还需要实现电池状态监测和数据交互。

例如，智能电池系统可能涉及：

电池电压、电流、温度等状态信息采集。

电池管理系统与无人机之间的数据通讯。

电池识别和系统兼容性管理。

充电、放电及异常状态监测。

这些功能通常需要由电池管理系统、通讯接口和整机控制系统共同实现。

因此，智能无人机电池连接器的设计，不仅需要考虑动力端子的电气性能，还需要考虑信号触点的数量、针脚定义、连接顺序及可靠性。

对于植保无人机等频繁更换电池的应用，接口的机械定位、防误插设计、插拔寿命和维护便利性同样重要。

需要强调的是，QS10、AS150等连接器名称本身并不代表具备数据通讯能力。是否支持智能电池系统，应以具体接口结构及通讯方案为准。

八、总结：如何选择合适的无人机电池连接器?

QS5、QS8、QS9、QS10、AS150和AS250各有不同的产品规格与结构形式，并不存在适用于所有无人机的统一最优型号。

对于无人机电池连接器选型，建议重点关注五个方面：

   ● 电压是否匹配：连接器额定电压应满足系统最大工作电压。

   ● 电流是否匹配：分别核对持续电流与峰值电流。

   ● 发热是否可控：结合接触电阻、线束和实际散热条件验证。

   ● 结构是否可靠：关注插拔、防火花、振动、固定及环境条件。

   ● 接口是否兼容：确认动力端子、信号触点及整机连接要求。

对于大功率无人机，不能只通过电池容量、放电倍率或串联数判断应该使用哪种连接器。

作为专业电池制造商，格瑞普电池旗下Tattu无人机电池面向农业植保、工业巡检、物流运输及其他专业无人机应用，可根据项目需求评估电池组、连接线束及接口适配方案。

在定制开发过程中，需要综合考虑电池电压、实际负载电流、整机接口结构及智能电池通讯要求，从而提升电池与动力系统的匹配度。

了解更多：Tattu无人机电池。
